부품

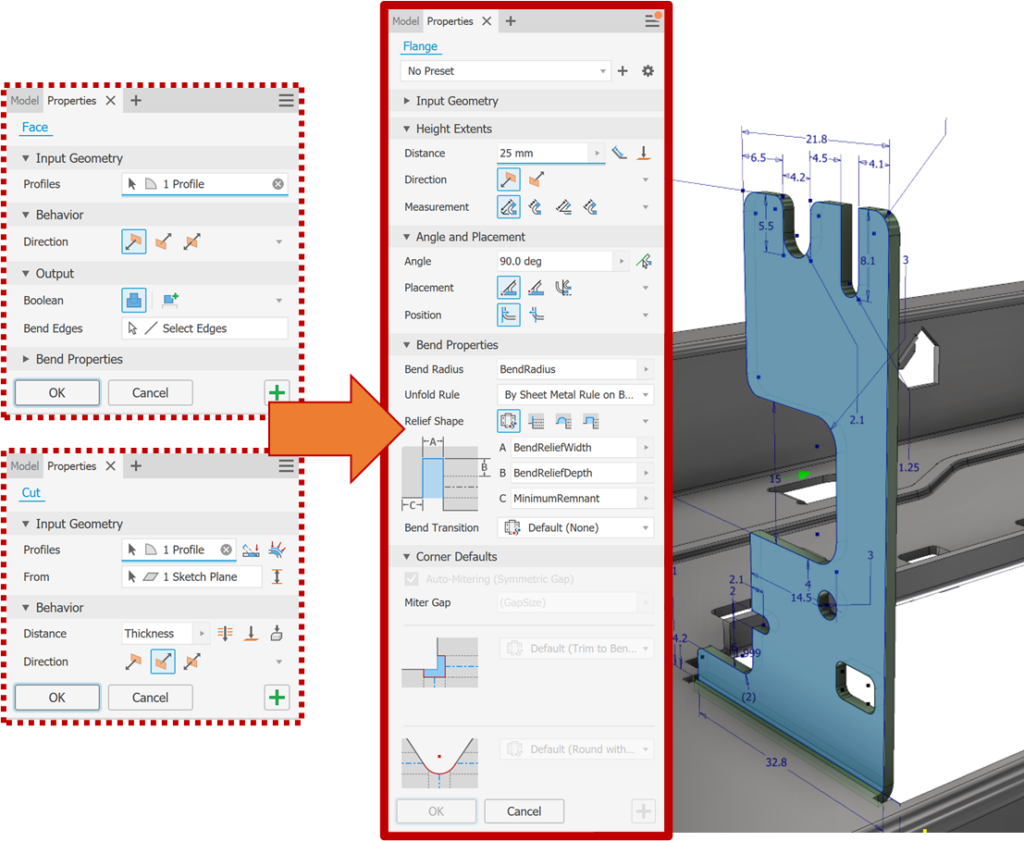

판금 향상 기능
- 판금 작업 혁신
판금 명령이 현대화되어 특성 패널 인터페이스와
워크플로우가 통합되었습니다. - 효율적인 작성
판금 플랜지, 면 및 절단 피쳐를 쉽고 빠르게 작성할 수
있습니다. - 개선된 인터페이스와 워크플로우
업데이트된 인터페이스와 워크플로우를 활용하여
판금 작업을 개선할 수 있습니다. - 특성 패널 워크플로우
하나의 패널에 모든 항목을 포함하고 있으며,
밝은 테마 및 어두운 테마를 지원합니다. - 사전 설정 기능
사전 설정 기능이 포함되어 있어 더욱 편리하게
작업할 수 있습니다.

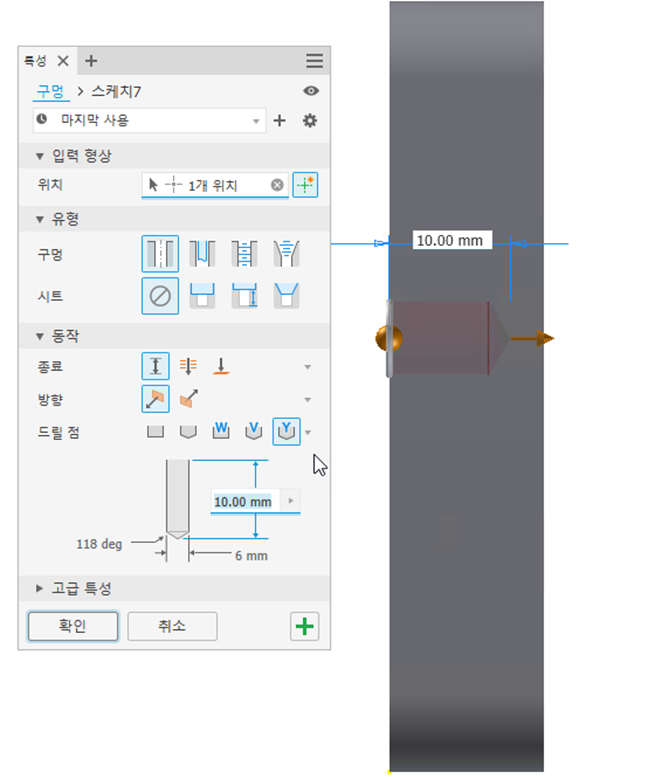

구멍 향상 기능
•다양한 드릴 점 유형의 도입
부품과 조립품에서 구멍을 작성할 때 이제 세 가지 새로운 드릴 점 유형(플랫 W, 각도 V, 각도 Y)을 활용할 수 있습니다.
•각도 Y 유형의 특징 강조
각도 Y 유형은 구멍 깊이 매개변수에 통합되는 드릴 점을 작성하여 더욱 정확한 결과를 얻을 수 있습니다.
•플랫 W 유형의 활용
플랫 W 유형을 선택하면 플랫 드릴 점을 작성하여 작업 효율성을 높일 수 있습니다.

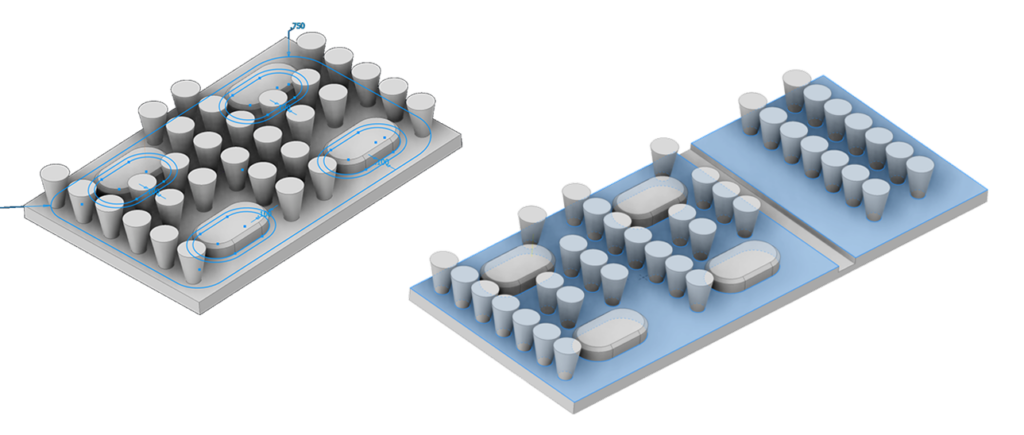

피쳐패턴 향상 기능
•경계 내 피쳐 패턴화
부품 모델링 환경에서, 면이나 동일한 평면형 피쳐의 여러 면 또는 스케치된 경계를 활용하여 해당 경계 내에서만 피쳐를 패턴화할 수 있습니다.
•패턴 선택 기준
경계 내의 피쳐만을 선택할지, 경계 내부에 중심이 있는 모든 피쳐를 선택할지, 아니면 경계 내부의 기준점이 있는 모든 피쳐를 선택할지를 결정할 수 있는 사용자 선택 기준점을 제공합니다.
조립품

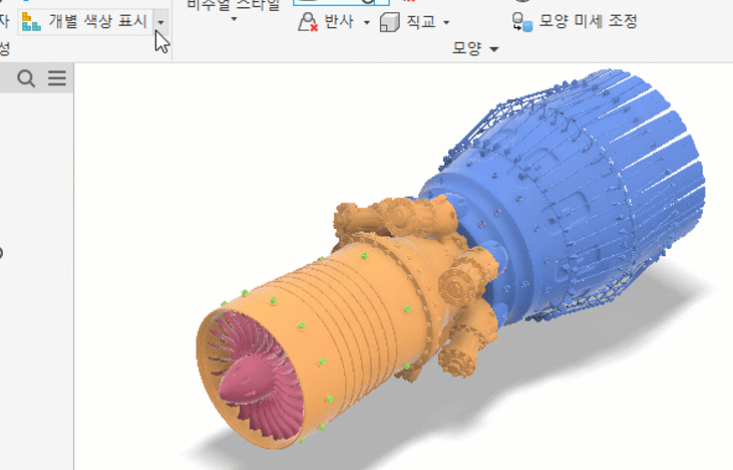

그래픽 개선 사항 – 구성요소를 개별 색상으로 표시
구성요소의 개별 색상 표시 기능 도입
조립품에서는 구성요소를 개별 색상으로 표시할 수 있습니다. 이는 선택 및 구성요소 공간 관계를 이해하는 데 도움이 됩니다.
구성요소를 고유한 색상으로 표시함으로써 사용자는 구성 요소를 쉽게 식별할 수 있으며, 개별 색상을 지정하여 사용할 수도 있습니다.

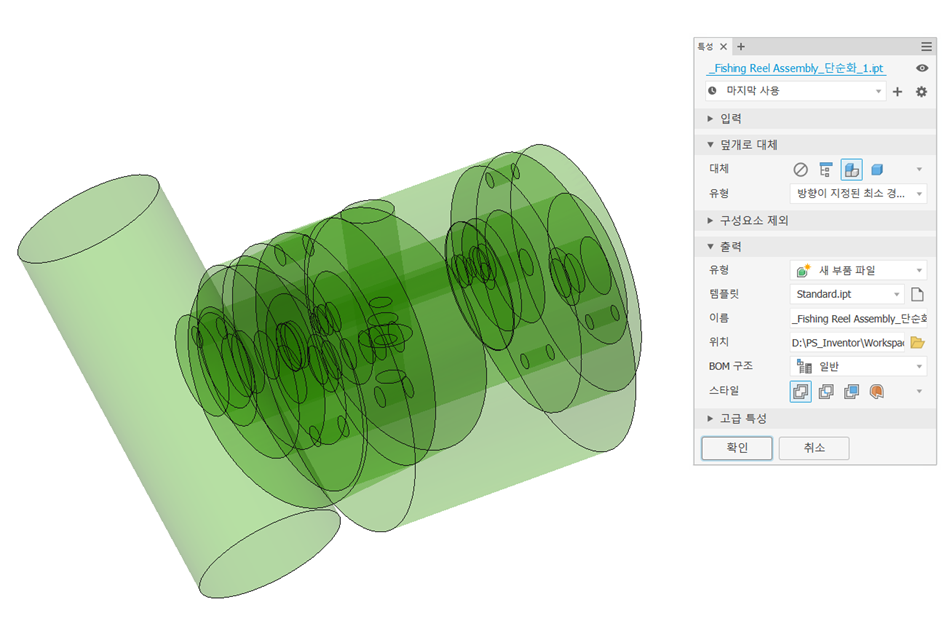

단순화 명령 향상 기능
•이 릴리즈부터 구성 요소를 단순 원통으로 대체 가능합니다.
•”덮개로 대체” 영역에서 “대체” 옵션을 선택한 경우 유형을
“방향이 지정된 최소 경계 원통”으로 설정해야 합니다.
•’올인원 덮개’ 유형 옵션을 선택하면 패널과 캔버스 모두에
지름 및 높이 값이 표시됩니다.

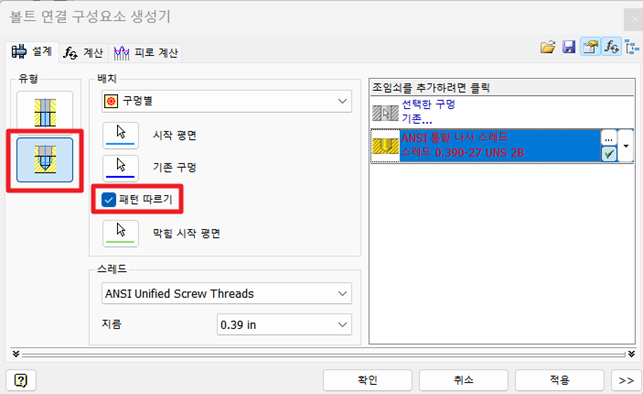

볼트 연결 제너레이터의 패턴 따라 배치 옵션 추가
•패턴 선택 가능
이제 조립 환경에서 생성된 원형 및 직사각형 패턴을 선택할 수 있습니다.
•패턴 따르기 옵션 추가
배치 탭의 영역에 패턴 따르기 옵션이 추가됩니다.
이 옵션을 사용하여 패턴에 따라 볼트 연결을 자동으로 배치할 수 있습니다.

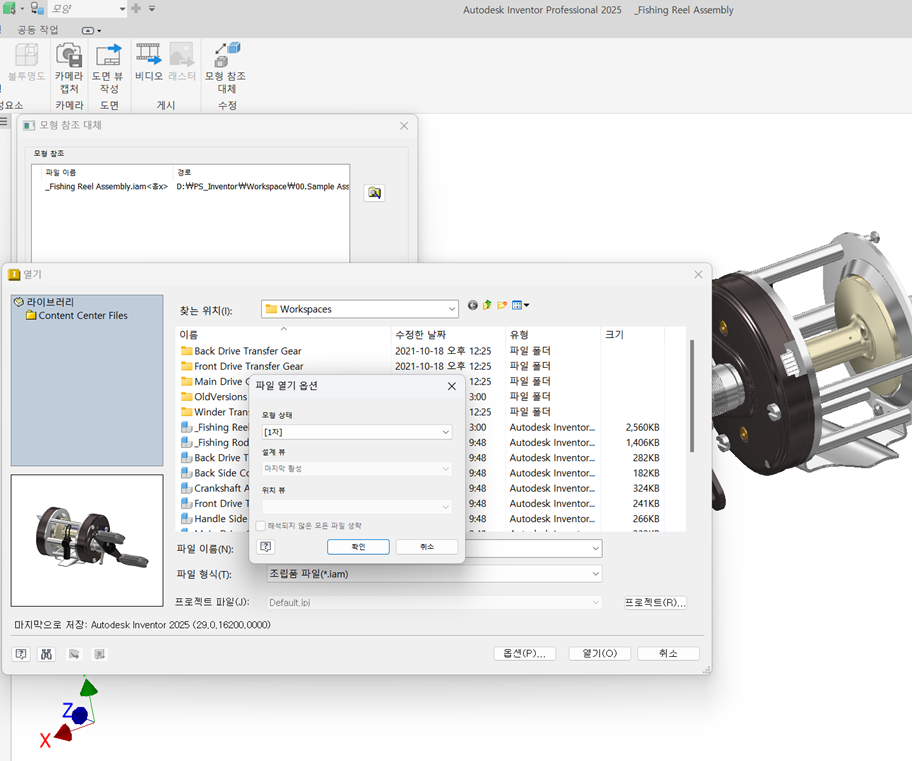

프레젠테이션에서 모형 참조 대체
이 기능은 Presentation(프레젠테이션)에서의 모델 교체를 가능하게 하며, 기존의 교체 모델 참조와 유사한 프로세스를 따릅니다. 사용자는 다음과 같은 단계를 통해 모델을 교체할 수 있습니다
•교체 모델 참조 설정
기존 모델을 교체할 새로운 모델을 참조로 설정합니다.
•모델 상태 변경
참조 모델의 상태를 변경하려면 동일한 워크플로와 파일 열기 옵션을 사용하여 원하는 모델 상태를 선택합니다.
•모델 교체
설정된 모델 참조를 통해 Presentation에서 모델을 교체합니다.
