AutoCAD 사용자는 외부 혹은 내부의 공동작업을 위해 도면을 공유할 수 있습니다. AutoCAD 공유 방법 중에 “도면 공유”와 “공유 뷰”의 방법이 있고 이 두 가지를 동일하게 생각하고 활용하는데 혼란스러워 하는 사용자가 있습니다. 해당 문제를 보기 이전에 두 가지 방식의 특징을 먼저 확인해보겠습니다.

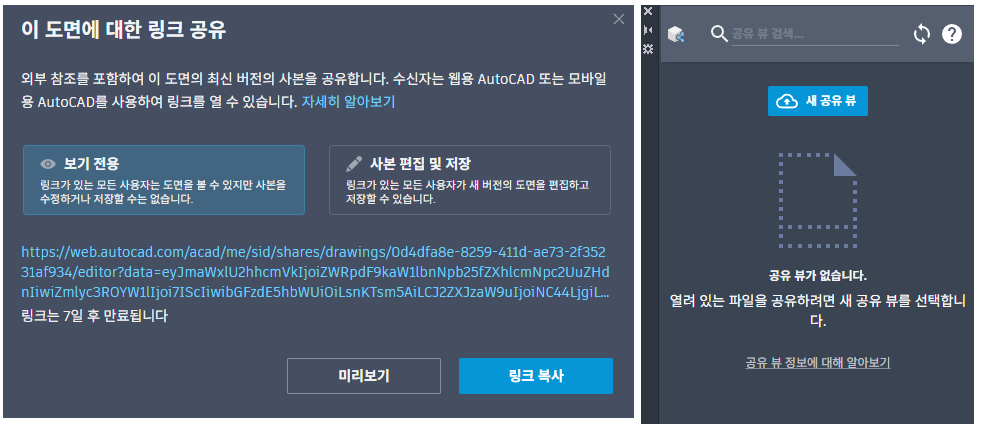

Autodesk Viewer 로 열리게 되는 공유 뷰와는 다르게 도면 공유는 AutoCAD Web 버전 혹은 Mobile App 을 통해 확인 할 수 있습니다. 따라서 도면 공유를 받게 되는 사용자는 계정만 존재해도 볼 수 있는 공유 뷰와 다르게 AutoCAD Web 에 대한 라이센스가 있어야 합니다. 왼쪽 이미지는 도면 공유의 방법으로 파일을 보기 전용, 편집 할 수 있도록 만드는 옵션이 존재하며 링크는 7일 간 유효합니다. 오른쪽 이미지는 공유 뷰의 방법으로 오로지 보기만 할 수 있으며 주석을 추가하면 공유 뷰 탭으로 업데이트되어 공동작업할 수 있습니다. 해당 파일은 30일간 보존된 후 자동 삭제 됩니다.
- 증상 : AutoCAD 에서 도면 공유(왼쪽)한 후 AutoCAD Web(오른쪽) 에서 텍스트가 사라집니다.
- 원인 : AutoCAD 원본에서 지원하지 않은 폰트를 사용하여 작업하였기 때문에 해당 폰트를 도면 공유하게 되면 AutoCAD Web 에서 지원하는 폰트가 아니기 때문에 표시가 되지 않습니다. 도면 공유 링크를 만들 때 문제라기 보다는 열기할 때의 문제로 볼 수 있습니다.
- 해결 방안 : AutoCAD Web 에 누락된 폰트를 업로드 합니다.

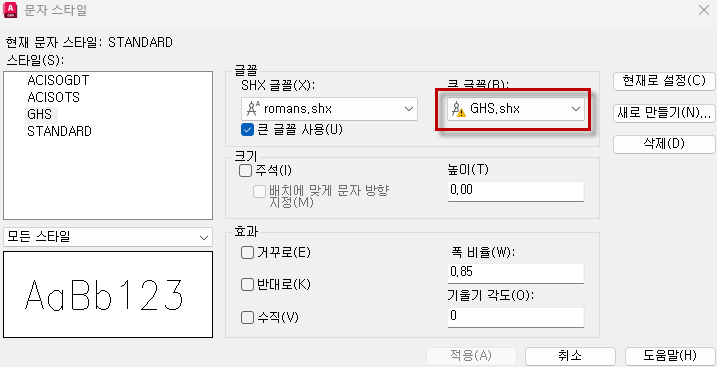

1. AutoCAD 에서 도면 원본이 열린 상태에서 “Style” 하여 누락된 폰트 이름을 확인 합니다.
2. AutoCAD Web (공유 받는 사용자) 에서 아래와 같이 누락된 폰트를 업로드 합니다.
폰트는 웹 사이트에서 검색하면 받을 수 있습니다.

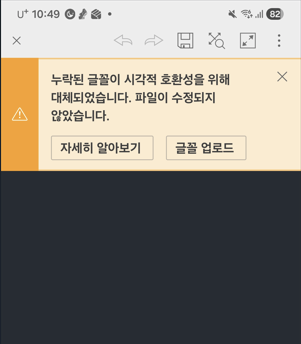

Mobile app 의 경우는 링크를 열면 아래와 같은 메시지가 뜨게 되고 글꼴 업로드할 수 있습니다.

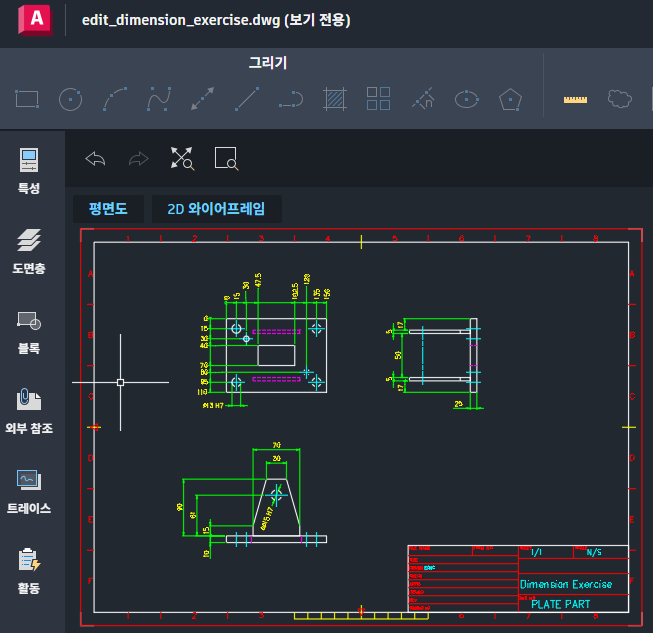

이제 AutoCAD Web 에서 텍스트가 정상적으로 보입니다.
- 추가 궁금하신 사항은 이디앤씨로 문의 바랍니다.
